Manta InfoPanel
Obecné Informace
InfoPanely Manta slouží pro přehledné zobrazení klíčových informací z výroby a firemních systémů na velkoplošných obrazovkách přímo ve výrobě nebo kancelářích. Podporují jak rychlé provozní přehledy, tak i detailní reporty a dlouhodobé analýzy. Obsah jednotlivých InfoPanelů lze jednoduše měnit a ladit. Díky webové konfiguraci Manta je možné u jednotlivých zařízení definovat také časy pro zapínání a vypínaní zobrazení obsahu.
- Přehled aktuálního stavu výroby
- Stav jednotlivých pracovišť a obsazenost
- Plnění výrobních plánů
- Délka fronty práce na jednotlivých strojích
- OEE a ukazatele kvality
Technické informace
Systém je založen na jednodeskovém mini PC, které zajištuje funkční provoz a správu zobrazení. K tomuto miniPC je připojena velkoformátová obrazovka (TV) přes HDMI rozhraní.
Bezpečnostní aspekty
Přestože Raspberry Pi může být vnímáno jako hobby platforma, bezpečnost zařízení je dána především konfigurací systému, nikoli samotným hardwarem.
Infopanely Manta jsou provozovány v kontrolovaném režimu s následujícími omezeními:
- zařízení funguje pouze jako zobrazovací terminál
- nejsou na něm uložena žádná citlivá data
- komunikace probíhá pouze s aplikačním serverem v lokální síti
- přístup do systému není uživatelům umnožněn
- k zařízení nejsou připojené ovládací prvky
Aplikační server
Technické požadavky na aplikační server jsou stejné jako u zbytku aplikací Manta. Více se můžete dočíst v Technických informacích
Hardware InfoPanelů

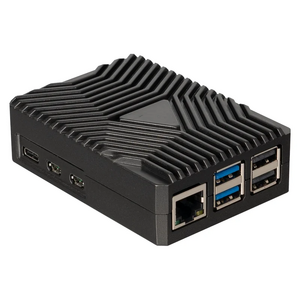

Řídicí jednotka Raspberry Pi
System je založen na platformě Raspberry Pi, což je malý jednodeskový počítač používaný v průmyslu, automatizaci i vzdělávání na kterém běží linuxový systém Debian. Výhody tohoto řešení jsou:
- Nízká spotřeba energie
- pasivní chlazení
- spolehlivost v nepřetržitém provozu
- nízké pořizovací náklady
- jednoduchá výměna zařízení
Zařízení slouží pouze jako terminál pro zobrazování dat, nikoliv jako aplikační nebo databázový server.
Veškerá logika aplikace, databáze a business procesy běží na centrálním aplikačním serveru Manta.
Zobrazovací jednotka
Displeje/TV: Standardní televizory s podporou HDMI
Software InfoPanelů
- Jednoduchý systém založený na Linux jádře, operační systém pro Raspberry Pi je umístěn na SD karty
- veškerý obsah je vykreslován pomocí webového rozhraní, stačí tedy jádro prohlížeče Chromium
- Ovládání a konfigurace přes webové rozhraní
- Podpora vzdálené správy a ovládání
- Engine pro zobrazování obsahu součástí standardního nasazení balíčku Manta
Webová konfigurace Manta
Všechny potřebné kroky k plnohodnotnému nastavení a konfiguraci chodu informačních panelů lze nakonfigurovat ve společném prostředí webové konfigurace. Jedná se zejména o tyto kroky:
- Nastavení jednotlivých slidů prezentace, určení jejich typu, a délky zobrazení slidu
- Určení na jakém zařízení se bude jaká prezentace zobrazovat
- Nastavení časovačů pro jednotlivá prezentační zařízení (zapnutí/vypnutí)
- Vzdálené zapnutí/vypnutí prezentace
- Vzdálený reset prezentačního zařízení
- Náhled sestavené prezentace
Základní scénáře
V této sekci je popis základních scénářů, se kterými se pravděpodobně při nasazení Manta InfoPanelů setkáte.
Jak zařadit zařízení do ekosystému Manta
Po připojení zařízení do sítě se k jeho konfiguraci lze připojit zadáním IP adresy zařízení a portu 8000 do webového prohlížeče. V tomto konfiguračním prostředí lze nastavit základní parametry tohoto koncového zařízení a zařadit ho tak do systému Manta.
Jak zaregistrovat zařízení
Připojením zařízení do sítě a korektním vyplněním základních informací se zařízení automaticky zaregistruje a bude zobrazeno v přehledu Manta zařízení.
Jak vytvořit prezentaci
Ve webové konfiguraci Manta je pod záložkou Prezentace vytvořit novou prezentaci.
Jak otestovat vzhled prezentace
V přehledu prezentací je, narozdíl od ostatních přehledů, dostupné další tlačítko, které obsah prezentace zobrazí v novém okně prohlížeče. Tento nástroj slouží jen jako preview a výsledný vzhled prezentace se může lišit.
Jak nastavit časovač
V konfiguraci Manta je pod záložkou Zařízení položka Časovače InfoPanelů. Pod touto záložkou lze vytvářet jednotlivé časovače pro prezentační zařízení. Jednotlivá pravidla se vždy vážou ke dni v týdnu a k časovému bloku.
Jak přiřadit zařízení konkrétní prezentaci nebo časovač
Obě tyto možnosti lze měnit v detailu konkrétního zařízení v přehledu zařízení v konfiguraci Manta. Pozor, tyto možnosti jsou dostupné pouze pro typ zařízení "Prezentační" a záložka s tímto nastavením není pro ostatní typy zařízení dostupná. V této záložce je možné přiřadit konkrétnímu zařízení jeho prezentaci a časovač.
Jak vzdáleně ovládat prezentační zařízení
Pro základní ovladací prvky prosím používejte konfiguraci konkrétního zařízení pod jeho IP adresou a portem 8000.
Možnosti obsahu
- Obrázky - podpora standardních formátů (.jpg, .jpeg, .png, .svg)
- Pdf - jednostránkové dokumenty pdf, např. výrobní dokumentaci nebo propagační materiály
- Video - je důležité dbát na optimalizaci videa, jeho délku a rozlišení. Neoptimalizovaná videa mohou vést k nehladkému zobrazení
- Grafana reporty - open source software umožňující vytváření jednoduchých reportů, výhodou je libovolné obnovování dat a možnost nasazení na vlastní aplikační server. InfoPanely umí zobrazovat vypublikované i nevypublikované reporty.
- PowerBI reporty - Microsoft nástroj umožňující tvorbu jakkoliv komplexních reportů, je potřeba ovšem zařídit zakoupení licence a následně respektovat omezení - např. nutnost publikovat reporty do Cloudového prostředí a limitace obnovení dat.
Pozor, v tuto chvíli se obnovují pouze data v reportech pomocí jejich individuálních nástrojů. Pro změnu obsahu typu obrázek, video, pdf a jim podobné je potřeba restartovat celou prezentaci.
Vzorky obsahu reportů
Na tomto segmentu aktuálně pracujeme a jeho obsah se může měnit. Děkujeme za pochopení.
V této kategorii se nacházejí vzorky reportů, které lze na informačních panelech zobrazovat. Jedná se o základní reporty, které standardně nabízíme společně s celým balíčkem, nebo vzorky od existujících zákazníků. Součástí našich služeb je tvorba zakázkových reportů, neváhejte se tedy ozvat se specifickými potřebami.
Reporting - Realtime přehledy
Realtime přehledy se obnovují v téměř libovolné frekvenci, změny tak lze reflektovat s vteřinovým zpožděním. U těchto reportů z principu nedochází k žádným výpočtům, jedná se pouze o živé zobrazení dat.

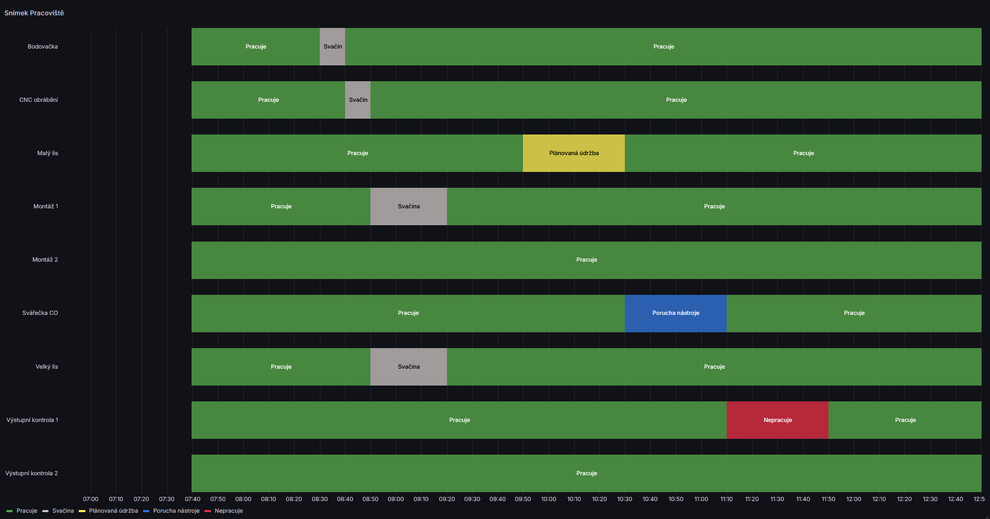

Časová osa pracovišť
Součástí standardního balíčku nasazení. Standardní přehled zobrazující stavy pracovišť v časové ose jednoho dne. Slouží pro obecný přehled aktuálního stavu pracovišť.
Časová osa operátorů
Součástí standardního balíčku nasazení. Sumace aktivit jednotlivých operatorů pro aktuální den. Slouží jako standardní přehled činností a trvání těchto činností operátorů.
Půdorysový přehled pracovišť
Součástí standardního balíčku nasazení. Umožňuje vizuálně zobrazovat pracoviště a jejich umístění v rámci výrobních hal společně s jejich stavy díky umístění dynamických prvků na pozadí. Toto pozadí standardně reprezentuje půdorys výrobní haly nebo jiný zjednodušený plánek.

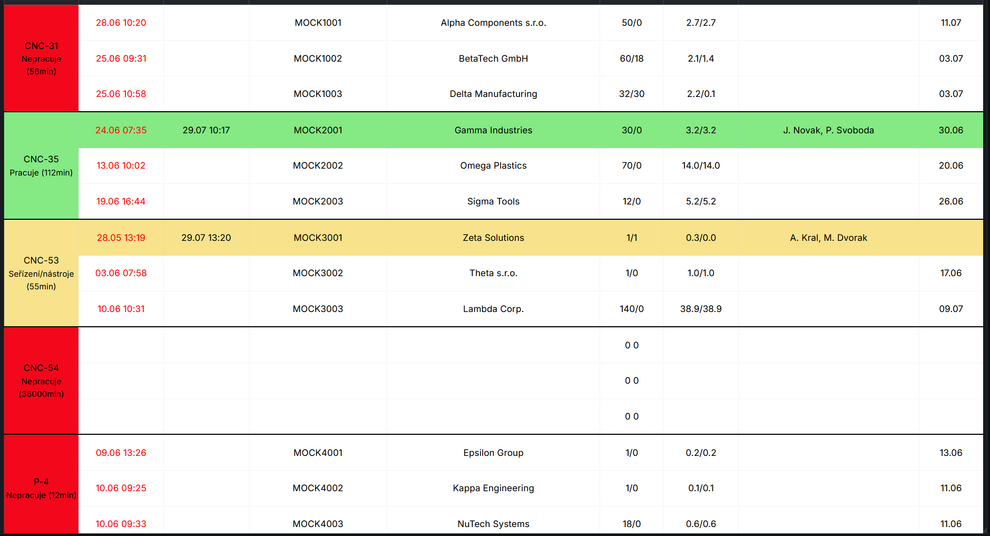

Přehled stavů a fronty na pracovištích
Jednoduché zobrazení pěti pracovišť a jejich fronty práce/aktuálního stavu se všemi základními informacemi.
Reporting - Hloubkové přehledy
Hloubkové přehledy ve většině připadů nahrazují různé typy chytrých nástěnek a plánovacích přehledů. Často se jedná o formu reportu, kterou lze využít i pro desktopové zobrazení a využívat různých ovládacích prvků pro filtrování dat. Velmi často obsahují komplexní data, která je nutné agregovat a počítat, tudíž data nemusí být vždy aktuální.

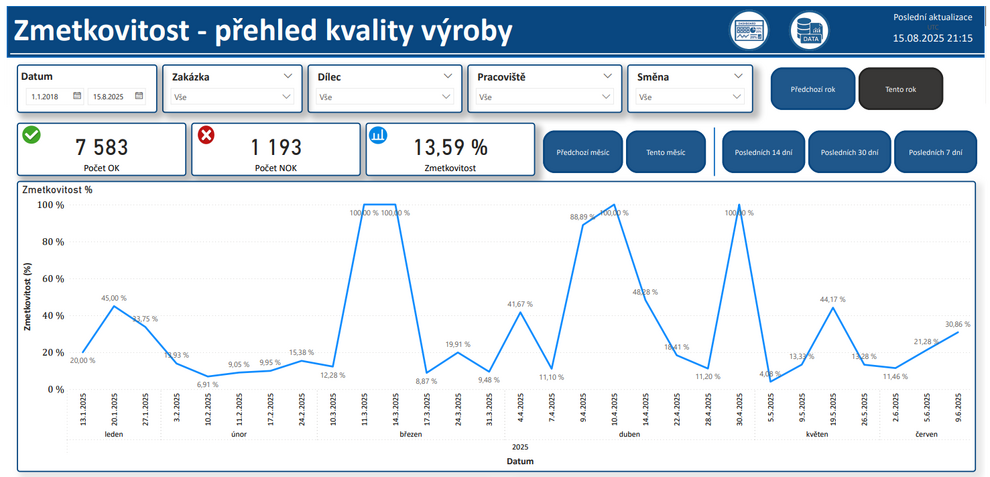

Přehled zmetkovitosti
Historický přehled OK/NOK kusů v časové ose.

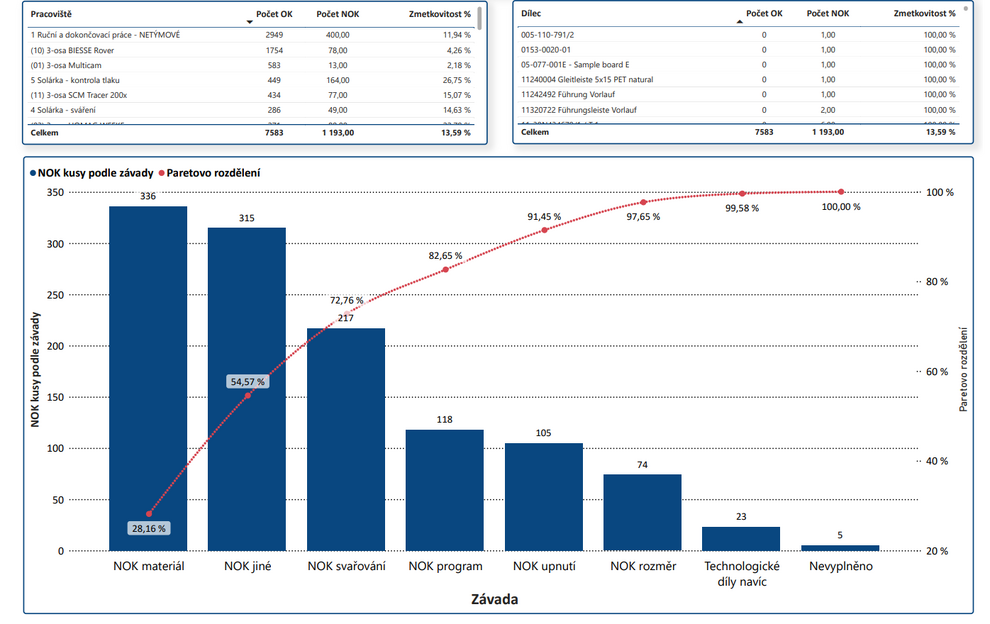

Paretův diagram zmetkovitosti
Počty NOK kusů a procentuální zmetkovitosti, průnik paretovým rozdělením poukazujícím na nejproblematičtější typy závad.
Detailní přehled prostojů
Alternativa přehledu prostojů pro detailní přehled.

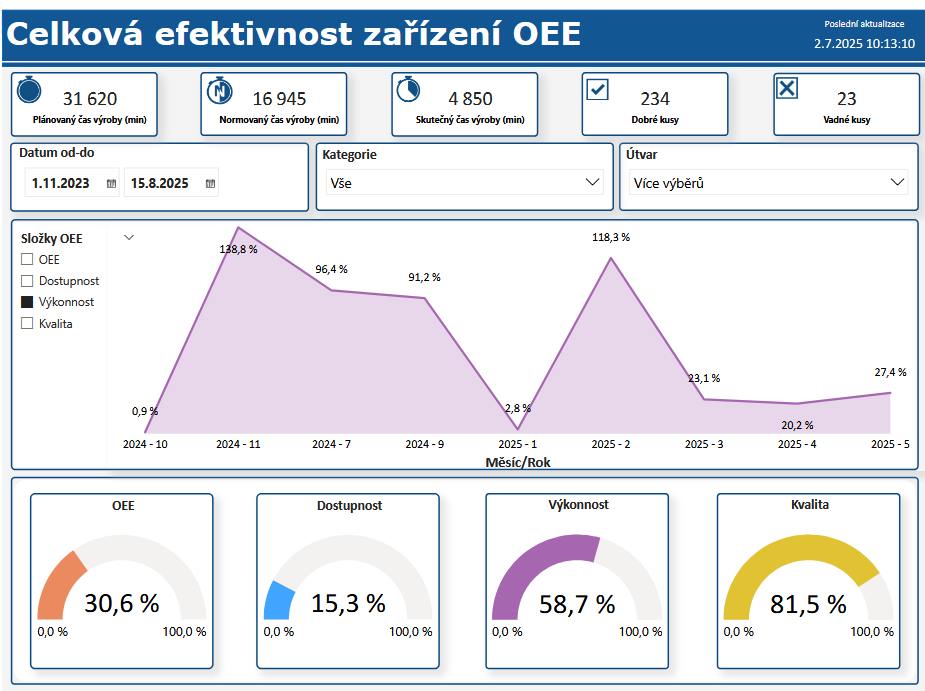

OEE
Přehled s výpočty jednotlivých prvků OEE a celkové měření efektivity výroby.
FAQ
Mohu MantaInfopanely využívat s vlastním, nestandardním Hardware? Manta InfoPanely mohou fungovat i s jiným typem HW, nejsme však tuto funkcionalitu zaručit ani detailně popsat. S jakýmkoliv nestandardním postupem se tedy prosím obracejte přímo na NVSP.
